防烟系统- 机械加压送风设施

1、

建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100m。

2、

除本标准另有规定外，采用机械加压送风系统的防烟楼梯间及其前室应分别设置送风井（管）道，送风口（阀）和送风机。

3、

建筑高度小于或等于50m的建筑，当楼梯间设置加压送风井（管）道确有困难时，楼梯间可采用直灌式加压送风系统，并应符合下列规定：

3.1

建筑高度大于32m的高层建筑，应采用楼梯间两点部位送风的方式，送风口之间距离不宜小于建筑高度的1／2；

3.2

送风量应按计算值或本标准第4．2条规定的送风量增加20％；

3.3

加压送风口不宜设在影响人员疏散的部位。

4、

设置机械加压送风系统的楼梯间的地上部分与地下部分，其机械加压送风系统应分别独立设置。当受建筑条件限制，且地下部分为汽车库或设备用房时，可共用机械加压送风系统，并应符合下列规定：

4.1

应按本标准第4．5条的规定分别计算地上、地下部分的加压送风量，相加后作为共用加压送风系统风量；

4.2

应采取有效措施分别满足地上、地下部分的送风量的要求。

5、

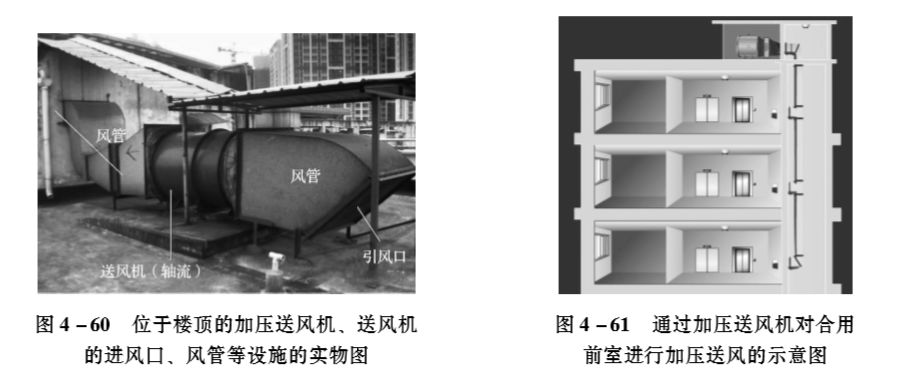

机械加压送风风机宜采用轴流风机或中、低压离心风机，其设置应符合下列规定：

5.1

送风机的进风口应直通室外，且应采取防止烟气被吸入的措施。

5.2

送风机的进风口宜设在机械加压送风系统的下部。

5.3

送风机的进风口不应与排烟风机的出风口设在同一面上。当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6．0m；水平布置时，两者边缘最小水平距离不应小于20．0m。

5.4

送风机宜设置在系统的下部，且应采取保证各层送风量均匀性的措施。

5.5

送风机应设置在专用机房内，送风机房并应符合现行国家标准《建筑设计防火规范》GB 50016的规定。

5.6

当送风机出风管或进风管上安装单向风阀或电动风阀时，应采取火灾时自动开启阀门的措施。

6、

加压送风口的设置应符合下列规定：

6.1

除直灌式加压送风方式外，楼梯间宜每隔2层～3层设一个常开式百叶送风口；

6.2

前室应每层设一个常闭式加压送风口，并应设手动开启装置；

6.3

送风口的风速不宜大于7m／s；

6.4

送风口不宜设置在被门挡住的部位。

7、

机械加压送风系统应采用管道送风，且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时，设计风速不应大于20m／s；当送风管道内壁为非金属时，设计风速不应大于15m／s；送风管道的厚度应符合现行国家标准《通风与空调工程施工质量验收规范》GB 50243的规定。

8、

机械加压送风管道的设置和耐火极限应符合下列规定：

1

竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1．00h；

2

水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0．50h；当未设置在吊顶内时，其耐火极限不应低于1．00h。

9、

机械加压送风系统的管道井应采用耐火极限不低于1．00h的隔墙与相邻部位分隔，当墙上必须设置检修门时应采用乙级防火门。

10、

采用机械加压送风的场所不应设置百叶窗，且不宜设置可开启外窗。

11、

设置机械加压送风系统的封闭楼梯间、防烟楼梯间，尚应在其顶部设置不小于1m2的固定窗。靠外墙的防烟楼梯间，尚应在其外墙上每5层内设置总面积不小于2m2的固定窗。

12、

设置机械加压送风系统的避难层（间），尚应在外墙设置可开启外窗，其有效面积不应小于该避难层（间）地面面积的1％。有效面积的计算应符合本标准第4．3．5条的规定。
